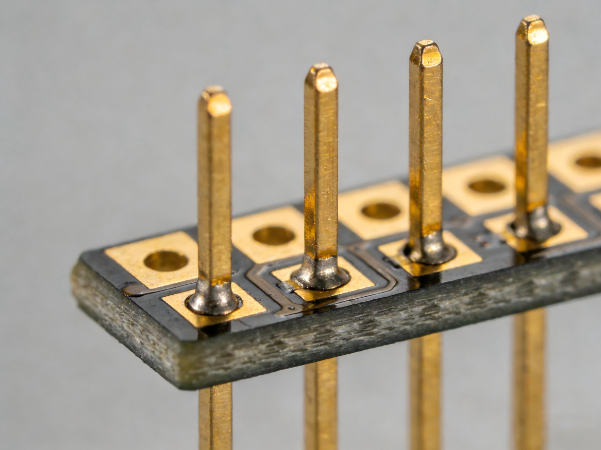

在电子设备向微型化、高性能化迭代的浪潮中，贴片元件凭借体积小、集成度高的优势，成为消费电子、5G通信、航空航天等领域的核心组成部件。贴片元件镀金并非简单的表面装饰处理，而是通过在元件引脚、焊盘等关键导电部位沉积金层，依托金优异的理化特性，实现导电性、耐腐蚀性与可靠性的全方位升级，其工艺精细化程度直接决定电子终端产品的运行稳定性与使用寿命，是电子制造领域不可或缺的核心表面处理技术之一。

　　一、贴片元件镀金的核心技术原理与价值

　　1、金具备极低的表面电阻：能有效降低信号传输损耗，尤其适配5G通讯、高频电路等对信号完整性要求极高的场景，经镀金处理的元件在高频环境下信号衰减率可降低30%以上;

　　2、金的化学稳定性极强：常温下不氧化、不与酸碱及硫化物反应，能为元件构建可靠的防护屏障，使其在恶劣工况下的使用寿命较普通镀层延长2-3倍;

　　3、金具有良好的延展性与耐磨性：可适配精密封装与高频插拔场景，减少元件磨损，提升使用可靠性。

　　从技术定位来看，贴片元件镀金的核心目标是解决电子元件的性能痛点——传统贴片元件引脚多采用铜材质，易氧化、接触电阻高，长期使用易出现接触不良、信号失真等问题，而镀金工艺通过在铜基材表面形成致密金层，既能隔绝外界腐蚀环境，又能优化电气性能，为电子设备的稳定运行提供保障。

　　二、贴片元件镀金的主流工艺分类及技术参数

　　1、电镀金工艺

　　电镀金通过电化学沉积原理，外接电源使金离子在元件表面还原析出，需提前在基材表面镀镍作为阻挡层，防止铜金互扩散形成脆性合金，影响元件性能;

　　2、化学镀金工艺

　　化学镀金无需外接电源，通过氧化还原反应实现金离子自催化沉积，核心优势是镀层均匀性好，能适配0.1mm以下的精密结构和异形元件，成本低于电镀金。工艺控制的关键参数包括：还原剂浓度5-15g/L、反应温度80-95℃、pH值8-10，搭配30-50r/min的搅拌速率可使深孔、盲孔部位镀层厚度偏差≤3%。

　　三、贴片元件镀金的质量管控关键环节

　　1、基材预处理

　　预处理是保障镀层结合力的基础，需针对不同基材采用分级方案：铜基元件先经500W超声波清洗10分钟去除油污，再用5%稀硫酸活化30秒形成微观粗糙面;陶瓷等绝缘基材需通过激光蚀刻制造纳米级凹坑增强锚定效果;

　　2、过程参数调控

　　镀液与工艺参数的精准控制是避免镀层缺陷的核心。镀液杂质需通过ICP-MS检测控制在≤5ppm，避免镀层发黑、孔隙等缺陷;采用恒温循环系统和进口AE电源，将镀液温度波动控制在±2℃，电流波动≤±0.1A;对于化学镀镍浸金工艺，需严格控制镍层磷含量在7%-10%，防止镍层氧化;

　　3、成品检测

　　采用三级检测体系，确保镀层质量达标：初级检测用X射线测厚仪，确保金层厚度偏差不超过±0.1μm;中级检测通过盐雾试验，通讯类元件需耐受48小时中性盐雾无锈蚀，航天级元件需通过96小时测试;终级检测包括插拔寿命和结合力测试，采用3M 610胶带进行剥离试验，确保镀层无剥离现象。
